Smarte Brandschutzlösung auf 18 Parkdecks

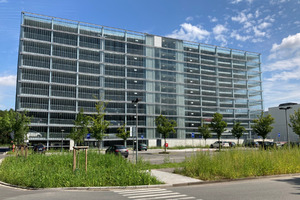

Mehr als 1.500 Menschen sind an den Darmstädter Forschungseinrichtungen beschäftigt. Dazu kommen neben Besuchern jährlich nochmal rund 1.000 Wissenschaftler aus Universitäten und anderen Forschungslaboren weltweit. Sie reisen nach Darmstadt, um hier die international einmalige Teilchenbeschleunigeranlage des Zentrums für Experimente zu nutzen. Ziel der Forscher ist es, neue Erkenntnisse über den Aufbau von Materie und die Entwicklung des Universums zu gewinnen. Darüber hinaus werden in der hessischen Forschungseinrichtung neuartige Anwendungen für Medizin und Technik entwickelt. Um den Parkplatzbedarf zu decken, wurde ein neues Parkhaus errichtet und Mitte 2021 in Betrieb genommen. Bei der Tragkonstruktion wurde auf Stahlstützen und Unterzüge aus Stahl, beziehungsweise Stahlbetonbauweise mit aufliegenden Trapezblechen gesetzt. Auf rund 27.000 m² Fläche, verteilt auf neun Geschosse, bietet das Parkhaus nun Stellplätze für mehr als 800 Fahrzeuge. Im Außenbereich sind 40 Stellplätze für E-Autos reserviert.

Brandschutz-Sonderfall: Offene Bauweise

Durch die Brandlast parkender Fahrzeuge ergibt sich in Verbindung mit dem Entzündungspotential allgemein ein hohes Brandrisiko für Parkhäuser. Erschwerend kommt hinzu, dass sich ein ausbrechendes Feuer durch Aufzugsschächte schnell ausbreiten kann. Die offene Bauweise des Parkhauses bei GSI/FAIR gilt in Sachen Brandschutz zudem als Sonderfall: Weil bei einem Brand Hitze und Rauch durch Querluft und Wind fortgetragen werden, ist die Detektion eines Brandentstehungsortes deutlich erschwert.

Um diesen Herausforderungen gerecht zu werden, setzte der Errichter EAB Elektroanlagenbau GmbH Rhein/Main auf Brandschutz made in Germany: „Die Produkte von Hekatron bieten uns flexible Vernetzungsmöglichkeiten und Technologien, mit denen der Brandschutz im neuen Parkhaus auch wachsenden Anforderungen gerecht werden kann“, fasst Projektleiter Sascha Fleischer zusammen. Die verbauten Lösungen sind beliebig erweiterbar, sodass auch andere Objekte standortübergreifend mit dem Parkhaus vernetzt werden können.

Sichere Branddetektion trotz ­erschwerter Bedingungen

Die Brandmeldeanlage des Zentrums umfasst 21 „Integral Evoxx“-Brandmelderzentralen auf dem Gesamtgelände der Forschungseinrichtung. Die Hauptzentrale, die das Herzstück der gesamten Anlage bildet, befindet sich in der Pforte. Hier laufen alle Meldungen, Störungen und Alarme zusammen. Im Ernstfall löst sie die entsprechende Brandfallsteuerung aus und alarmiert die anwesenden Personen. Gleichzeitig informiert die Brandmelderzentrale die Einsatzkräfte der Feuerwehr.

Um Parkflächen effizient zu schützen, eignen sich insbesondere linienförmige Wärmemelder, die nach der Produktnorm EN 54-22 geprüft und anerkannt sind. Im Parkhaus wurden über 60 Stück vom Typ „ADW 535“ verbaut. Steigt die Temperatur, erhöht sich auch der Druck im Fühlerrohr - diesen Druckanstieg registriert der elektronische Sensor des Wärmemelders. Wird dabei die vordefinierte Grenze überschritten, löst der Wärmemelder Alarm aus. Starke thermische Schwankungen, wie sie in Parkhäusern typisch sind, lassen sich damit problemlos kompensieren. „Insgesamt haben wir mehr als 6 km Fühlerrohre aus Kupfer verlegt, um trotz der offenen Bauweise eine hohe Detektionssicherheit zu garantieren“, erklärt Projektleiter Sascha Fleischer. Darüber hinaus sorgen fast 90 Multisensormelder „MTD 533X“ mit integriertem Rauch- und Wärmesensor für Sicherheit. Dieser Brandmeldertyp ist individuell auf die jeweiligen Umgebungsbedingungen programmierbar und kann neben einer Alarmmeldung eine Reihe von Zusatzinformationen an die Brandmelderzentrale übermitteln. Natürlich dürfen auch Handfeuermelder zur manuellen Alarmauslösung auf keiner Parkfläche fehlen. Daher wurden auf den Flucht- und Rettungswegen fast 40 Handmelder angebracht. Die vier Aufzugschächte dagegen werden mit einem speziellen Rauchansaugsystemen überwacht.

Kosteneffizient und smart vernetzt

Für die Vernetzung der Brandmelderzentralen sorgt das Netzwerk Integral WAN. Mit der smarten IP-Vernetzung lassen sich bis zu 4.000 Zentralen miteinander verbinden – auch dann, wenn sie unterschiedlichen Generationen der Hekatron Integral entstammen. Die smarte Technologie bietet maximale Flexibilität bei künftigen Ausbau- und Erweiterungsvorhaben, da bestehende Anlagen weiter betrieben und mit neuen vernetzt werden können. Selbst komplexe Netzwerke über Ortsgrenzen hinweg sind mit dem Premium-Netzwerk kosteneffizient möglich, da Komponenten wie Konverter, Netzgeräte und zusätzliche Verkabelungen entfallen. Weil die eigene IT-Infrastruktur weitergenutzt werden kann und alte und neue Technologien kombinierbar sind, bietet die Lösung hohes Einsparpotential.

Vollumfänglicher Fernzugriff für ­Errichter und Betreiber

Damit sowohl der Errichter als auch der Objektbetreiber aus der Ferne auf die Brandmelderzentralen zugreifen kann, ist das gesamte Parkhaus per „Hekatron Remote“ angebunden. Damit ist vollumfänglich und ortsunabhängig Zugriff auf das Bedienfeld sowie die Software der Hekatron Brandmelderzentralen möglich. So kann der Errichter aus der Ferne auf die Zentralen zugreifen, um im Alarm- oder Störungsfall schnell und unkompliziert zu helfen. Beim Betreiber wiederum wird ein definierter Personenkreis via Push-Benachrichtigungen in der App über Meldungen der Zentrale informiert. In Echtzeit kann das Bedienfeld über die App direkt eingesehen und können notwendige Maßnahmen eingeleitet werden.
